همانطور که می دانید، شارژ گاز از موارد مهمی است که باید به صورت اصولی انجام شود. درست انجام شدن این فرآیند، موجب طول عمر بیشتر دستگاه و کارکرد بهینه آن می شود. عدم رعایت اصول شارژ گاز دستگاه سبب وارد آمدن آسیب های جبران ناپذیری به کولر می شود. در این مقاله، به بررسی باید و نبایدهای شارژ گاز کولرگازی و نحوه درست انجام آن می پردازیم.

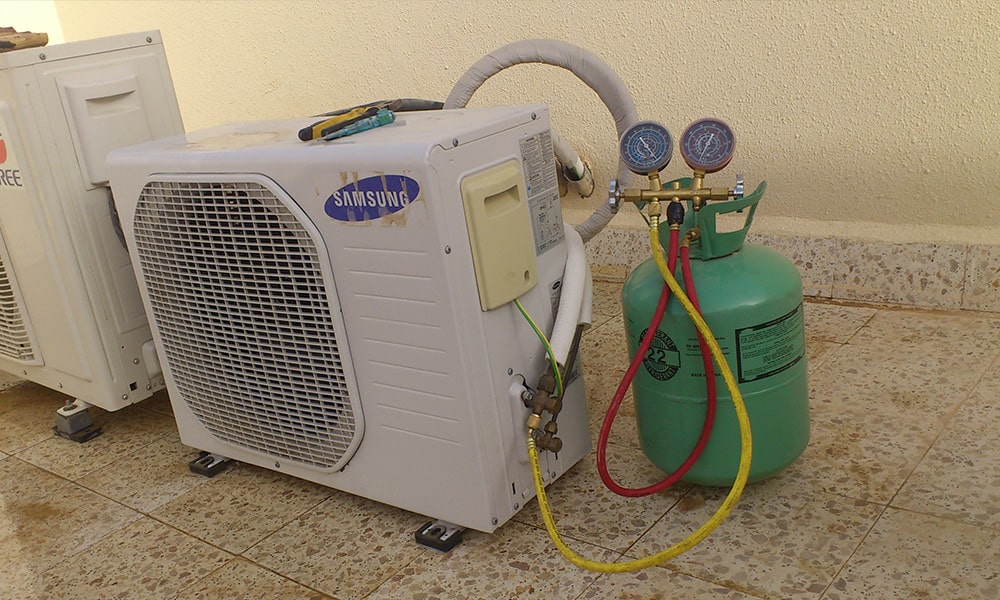

4 مرحله شارژ گاز کولر گازی
مراحل شارژ گاز شامل موارد زیر می شوند:
- بررسی دستگاه و اطمینان از عدم وجود نشتی در سیکل تبرید
- وکیوم کولر گازی
- انتخاب بهترین روش شارژ مبرد
- اطمینان از تناسب فشار، دماها، آمپر و سوپرهیت
در ادامه، هر یک از این موارد را شرح می دهیم.
اطمینان از عدم وجود نشتی در سیکل تبرید
سه حالت رایج بررسی نشت گاز کولر گازی عبارتند از:
- بررسی نشت گاز در دستگاهی که از قبل نصب شده
- احتمال وجود مشکل در اتصالات و لوله های کولر نصب شده
- نشتی پیدا شده و برای اطمینان، تست فشار مجدد انجام می دهید
در موارد فوق، با ایجاد فشار مثبت در سیکل، به میزان مورد نیاز به صورت مرحله ای از وجود یا عدم وجود نشتی، تا حد زیادی اطمینان حاصل می کنیم. ممکن است با 100psiیک نشتی بزرگ را پیدا کرده و بنابراین، فشار را به صورت پله ای حداکثر تا 400psi افزایش می دهید. گفتنی است که گاهی این فشار برای سیکل های پوسیده به خصوص در اواپراتورها، بیش از حد تحمل است و باید طبق یک اصول و تجربه انجام شود.
همچنین گاهی با این میزان فشار هم نشتی پیدا نشده که باید از سایر روش ها استفاده شود که نیاز به توضیحات بیشتری است. این مورد از مراحل شارژ گاز کولر گازی، به صورت مفصل و عملی در پروژه های متعدد در کلیپ های آموزش جامع تعمیرات کولر گازی، شرح داده شده و در اسپات پلیر قرار گرفته است.
وکیوم کولرگازی
در ابتدا باید بدانیم چرا سیکل تبرید به وکیوم و خلأ نیاز دارد. وجود هوا و رطوبت در سیکل، در ابتدا باعث خرابی گاز(مبرد) و اسیدی شدن روغن کمپرسور می شود. این مشکل در ادامه باعث ایجاد گرفتگی، پوسیدگی های وسیع در سیکل، آسیب و سوختن کمپرسور می شود.
نحوه وکیوم کولرگازی
وکیوم یکی از مراحل مهم در شارژ گاز است. بر خلاف باور رایج، وکیوم با کمپرسور یخچال امکان پذیر نیست. در این خصوص آزمایشات زیادی در دوره آموزشی و پیج اینستاگرام قرار داده شده که کمپرسور یخچال نمی تواند عمق استاندارد خلأ را ایجاد کند. عمق خلأ در این حالت حتی به محدوده 20000 میکرون هم نمی رسد در صورتی که تارگت مطمئن در خلأ زیر 500 میکرون و حداقل زیر 1000 میکرون است. این آزمایشات با وکیوم متر دیجیتال امکان پذیر است.
شما می توانید طبق عرف، با گیج آنالوگ فشار پایین که قسمتی از درجه ها روی ساعت گیج، مربوط به فشار منفی هستند تا حدود 30 اینچ جیوه وکیوم کنید. این کار را تا اتمام خروج بخار از شیر پمپ وکیوم و زنبوری شدن صدای آن ادامه دهید.
مدت زمان وکیوم، به قدرت، سلامت و روغن پمپ وکیوم و حجم سیکل بستگی دارد. این زمان ممکن است به ده دقیقه، گاهی یک ساعت و در سیکل های بزرگ مثل چیلر و vrf، به چندین ساعت برسد. همچنین باور به اینکه مدت زمان وکیوم باید 20 یا 40 دقیقه باشد نیز از دیگر اشتباهات رایج در وکیوم است. باید گفت که ملاک درست در این رابطه، رسیدن به عمق خلأ استاندارد می باشد.
نحوه استفاده از وکیوم متر دیجیتال
برای وکیوم اسپلیت دقیق تر و اصولی تر، می توان از وکیوم متر دیجیتال استفاده کرد. در این روش وکیوم اسپلیت، با دقیق ترین واحد اندازه گیری وکیوم یعنی میکرون، میزان خلأ سنجیده می شود. برای این منظور، هدف 500 میکرون در نظر گرفته می شود. گفتنی است که بالا آمدن عدد وکیوم پس از اتمام کار و در زمان تست، تا 1000 میکرون و در صورت ثابت ماندن آن، مشکلی ایجاد نخواهد کرد.
این میزان بالا آمدن عدد وکیوم، معمولا به علت اتصالات و اورینگ ها بوده که محدوده خلأ عمیق را نمی توانند تحمل کنند. بالاتر رفتن پیوسته عدد وکیوم، می تواند نشانه وجود رطوبت یا نشتی در سیکل باشد. باید توجه داشت که بدون استفاده از وکیوم متر دیجیتال، صدای وکیوم در محدوده 3000 میکرون زنبوری شده، بخار قطع و عقربه به پایین می چسبد. از این رو، وکیوم متر دیجیتال ابزار دقیق تری برای مطمئن شدن از وجود نشتی و میزان خلأ در سیکل تبرید است. با توجه به بالا رفتن هزینه شارژ گاز کولر گازی، استفاده از ابزارهای دقیقی مثل وکیوم متر دیجیتال سبب کاهش ریسک خطا می شود.
✅ برای بررسی اشتباهات رایج در شارژ گاز کولر گازی اینجا کلیک کنید
انتخاب بهترین روش شارژ مبرد
شارژ مبرد را می توان به دو صورت گاز و مایع انجام داد. با توجه به نوع مبرد می توان یکی از این روش ها را انتخاب کرد. برای مبردهای غیر ترکیبی، هر دو روش شارژ گازی و مایع قابل استفاده است، اما اگر مبرد از نوع ترکیبی بود، حتما باید از روش شارژ مایع استفاده کرد. برای مثال، گاز R22 مبرد غیر ترکیبی و گاز 410a، مبرد ترکیبی بوده به گونه ای که از ترکیب گازهای R125 و R32 با فشارهای مختلف تولید شده است. انتخاب هرکدام از این روش ها، مستلزم بررسی دقیق شرایط و استفاده از اصول و تکنیک های استاندارد است.
اطمینان از تناسب فشار، دماها، آمپر و سوپرهیت
در مرحله آخر و پس از انجام فرآیند شارژ گاز، نوبت به بررسی پارامترهای مختلف سیکل کولر می رسد. این پارامترها شامل فشار ساکشن، دماها، آمپر و سوپرهیت می شوند. روش بررسی هریک از این موارد، به ترتیب زیر است:

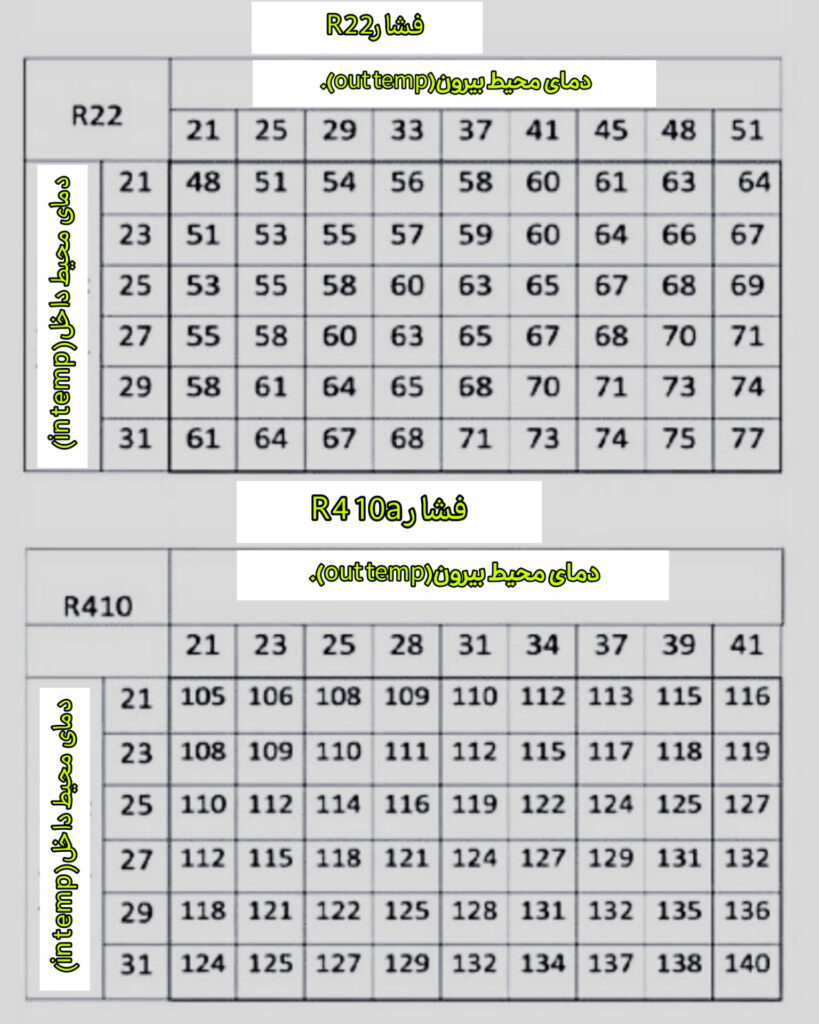

- بررسی فشار ساکشن: برای این منظور باید دمای هوای مکش اواپراتور کولر گازی و کندانسور را اندازه گرفت. سپس فن داخل را روی حالت متوسط (Medium) قرار داده و طبق جدول زیر فشار ساکشن را با در نظر گرفتن سوپرهیت و آمپر تنظیم می کنیم. لازم به ذکر است که این جدول تقریبی بوده و در هر سیکل، ظرفیت، برند و دور فن داخل متغیر می شود. بنابراین، لازم است که با سوپرهیت و آمپر تنظیم شود.
- بررسی آمپر: جریان مصرفی کمپرسور تحت تاثیر دمای محیط داخل، بیرون و حتی دور فن است. بنابراین، مقدار آمپر درج شده روی پلاک در عمل می تواند کمتر یا بیشتر باشد. این آمپر روی پلاک، برای حالت بار کامل در دمای مجاز کاری تست شده است.
- بررسی سوپرهیت: پس از اتمام شارژ گاز کولر گازی، به منظور ثابت شدن دما، فشار سیکل و نیز آب شدن برفک ها، دستگاه را خاموش و مجدد روشن می کنیم، چرا که در غیر این صورت، مقادیر فشار، آمپر و سوپرهیت می توانند کاذب باشند. 15 دقیقه بعد از کار کردن کولر، بهترین زمان اندازه گیری سوپرهیت است. (در دوره تعمیرات کولرهای دور ثابت CoolerPRF، اصول تنظیم پارامترهای سیکل در دماهای مختلف آموزش داده شده است. در این آموزش، فشار و دمای ساکشن، کندانسور، سوپرهیت، سابکول و آمپر در دماهای مختلف محیط داخل و بیرون تحلیل شده است)
